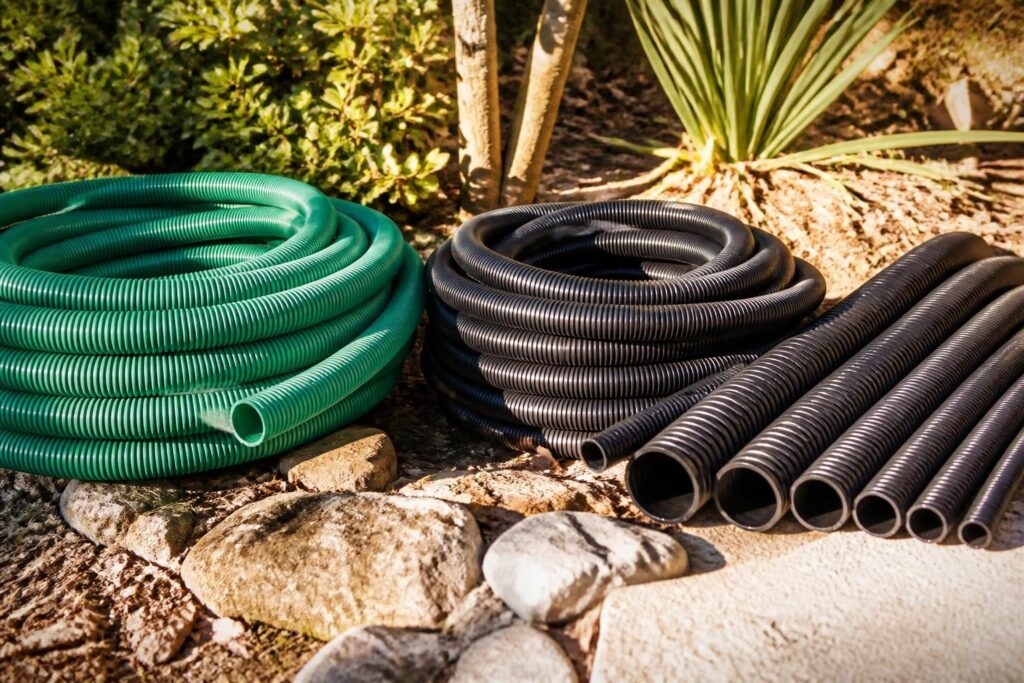

Choisir la bonne gaine électrique extérieur : enterrée, anti-UV et dimensions adaptées

Choisir la bonne gaine électrique pour une installation extérieure est essentiel pour garantir la sécurité, la durabilité et le bon fonctionnement des équipements. Entre enfouissement, protection contre les UV et dimensionnement adapté, les paramètres exigent une attention rigoureuse pour faire face aux intempéries, aux contraintes mécaniques et aux normes en vigueur. Que ce soit pour un éclairage de jardin, une prise extérieure ou l’alimentation d’un portail motorisé, une sélection précise permet d’éviter les pannes et facilite la maintenance.

Les critères fondamentaux pour choisir une gaine électrique extérieur adaptée

Installer une gaine électrique en extérieur nécessite une réflexion hybride mêlant technique, normes et contraintes environnementales. Le choix du type de gaine dépend essentiellement de la nature de la pose : enterrée ou apparente, exposition directe au soleil, résistance aux chocs mécaniques, ou encore le type de câbles à protéger.

Par exemple, la gaine TPC (Tube de Protection des Câbles) est recommandée pour une pose enterrée grâce à sa robustesse et sa flexibilité. Elle résiste aisément au passage des véhicules lorsque posée à la bonne profondeur, généralement comprise entre 50 et 85 cm selon que l’installation se trouve en zone piétonne ou carrossable. Pour une installation en façade, il est préférable d’opter pour des gaines rigides traitées anti-UV, comme les gaines IRL ou IRO, qui conjuguent protection et esthétisme.

Cette attention aux détails permet d’assurer la durabilité de la gaine électrique, un point essentiel pour limiter les interventions coûteuses à long terme.

Symptômes visibles d’une gaine électrique extérieure défaillante

Un contrôle régulier s’impose pour détecter les signes d’usure avant que le dysfonctionnement électrique ne survienne. Les fissures, éclatements, ou écrasements visibles sont autant d’indicateurs d’une gaine fragilisée par les contraintes mécaniques ou l’exposition au soleil.

Pour illustrer, un propriétaire de maison en Normandie a remarqué son portail motorisé fonctionnant de manière erratique après des épisodes pluvieux. Une inspection a révélé une gaine TPC légèrement affaissée sous l’allée carrossable. Ce type de retour d’expérience montre combien le suivi visuel associé à des tests simples (comme mesurer la profondeur d’enfouissement et vérifier l’étanchéité des jonctions) est utile pour prévenir un remplacement complet.

Cette vigilance évite également l’erreur courante : remplacer uniquement le câble sans vérifier la gaine, ce qui pourrait conduire à un nouvel incident à court terme.

Causes fréquentes de détérioration et impact sur la sécurité

Les raisons d’une détérioration peuvent être multiples :

• Contraintes mécaniques : passages répétés de véhicules, choc accidentel ou tassement du sol entraînent souvent l’écrasement de la gaine. Par exemple, une gaine TPC standard posée sous une allée sans protection renforcée peut rapidement se fragiliser.
• Exposition climatique : les rayons UV provoquent la décoloration et la fragilisation des matériaux non traités. De même, les cycles de gel/dégel favorisent la formation de microfissures.
• Facteurs chimiques et biologiques : présence de substances corrosives dans certains sols ou attaques de rongeurs peuvent occasionner des dégâts importants, surtout si la gaine n’est pas adaptée ou protégée.
• Installation inappropriée : choix d’une gaine intérieure ICTA en extérieur, diamètre insuffisant, absence de manchons étanches ou coudes trop serrés peuvent compromettre la résistance et compliquer le tirage des câbles.

Connaître ces causes permet de différencier confort et sécurité : une gaine détériorée sur un circuit d’éclairage est gênante, mais lorsqu’elle équipe la borne de recharge d’un véhicule électrique, elle devient un enjeu majeur.

Tableau comparatif des causes, fréquences et actions recommandées

Cause	Fréquence	Gravité	Action recommandée
Passage véhicule / écrasement	Élevée	Moyenne à élevée	Remplacer par TPC renforcée ; ajuster profondeur d’enfouissement
Dégradation UV	Moyenne	Moyenne	Remplacer tronçon apparent par gaine anti-UV
Infiltration d’eau	Moyenne	Élevée	Contrôler boîtes, remplacer manchons et presse-étoupes
Rongeurs	Faible à moyenne	Moyenne	Renforcer gaine, installer grillage coupe-rongeurs
Mauvais dimensionnement	Moyenne	Moyenne	Poser nouvelle gaine avec diamètre adapté

Les bonnes pratiques pour une installation électrique extérieure réussie

Une installation pérenne passe par la combinaison d’un choix judicieux de gaine, d’un respect strict des normes et d’une pose soignée. Les profondeurs réglementaires oscillent entre 50 cm pour les zones piétonnes à 85 cm sous voies carrossables. Un lit de sable protègera la gaine des cailloux tandis qu’un grillage avertisseur placé 20 à 30 cm au-dessus signale la présence de câbles enterrés lors de futurs travaux.

Des accessoires comme les manchons ignifugés, gels lubrifiants pour faciliter le tirage, ou guides flexibles améliorent la qualité de pose. N’hésitez pas à prévoir une gaine supplémentaire pour anticiper des extensions de câblage, cela évite de creuser de nouveau.

Étapes pratiques pour une pose enterrée

1. Tracer le parcours en évitant les réseaux et zones fragiles.
2. Creuser une tranchée d’au moins 30 cm de largeur et respectant la profondeur adaptée.
3. Installer un lit de sable fin sur 10 cm pour protéger la gaine.
4. Dérouler la gaine TPC sans torsions ni coudes serrés, en y passant le tire-fil.
5. Enrober la gaine de sable sur 10 cm, puis déposer le grillage avertisseur rouge.
6. Remblayer avec un terrain propre exempt de cailloux, en compactant progressivement.

Conseils pour une pose apparente en façade

Une gaine rigide IRL ou IRO anti-UV devra être fixée solidement tous les 60 à 80 cm. Boîtiers de dérivation étanches (IP55 ou IP65) garantiront la protection aux points de jonction. Penser à un étiquetage correct pour identifier les circuits facilite les interventions futures. Les protections antichoc (classe IK) sont un plus important en zones d’accès public.

Dimensions gaine électrique : adapter le diamètre pour assurer la longévité

Le dimensionnement de la gaine influe directement sur la facilité de tirage et la durabilité des câbles. Une règle d’or consiste à laisser un taux de remplissage inférieur ou égal à un tiers de la section intérieure du conduit. Cela permet d’éviter les frictions excessives, sources d’échauffement et d’usure prématurée. Laisser une marge de 20 % supérieure aux besoins immédiats est conseillé pour les évolutions.

Usage	Exemple de câble	Diamètre conseillé	Type de gaine adapté
Éclairage de jardin simple	1 câble 3G1,5 mm²	25-32 mm	TPC ou ICTA protégée
Prise + éclairage extérieur	2 câbles 3G2,5 mm²	32-40 mm	TPC enterrée
Portail motorisé + visiophone	1 câble 3G1,5 mm² + câble bus	≥ 40 mm	2 TPC séparées ou gaine multicâble
Alimentation abri jardin (6 mm²)	1 câble 3G6 mm²	40 mm	TPC renforcée

Entretien, rénovation et moment propice pour faire appel à un professionnel

Un contrôle annuel des sections apparentes, notamment en début de printemps et d’automne, contribue à prolonger la vie de vos câbles. Observer les boîtes de dérivation, vérifier l’absence d’humidité, et tester les équipements extérieurs lors des passages de pluie sont des gestes simples mais efficaces.

En revanche, une intervention rapide est requise en cas de :

• eau visible dans les boîtes ou au niveau des presse-étoupes ;
• dysfonctionnement récurrent des équipements connectés (portail, bornes) ;
• présence de fissures profondes ou écrasements sur la gaine enterrée ;
• tout projet modifiant le tableau électrique, le câblage ou la mise à la terre.

Dans ces situations, l’expertise d’un professionnel certifié s’impose pour garantir la sécurité et la conformité.

Quelle gaine choisir pour une installation électrique extérieure enterrée ?

Pour une pose enterrée, la gaine TPC rouge en PEHD est recommandée pour sa robustesse mécanique et sa flexibilité, avec une pose à une profondeur adaptée de 50 à 85 cm selon la nature du sol et la charge.

Comment distinguer une gaine électrique extérieure endommagée ?

Les signes visibles comme les fissures, décolorations, écrasements, ainsi que des dysfonctionnements récurrents après pluie sont des indicateurs forts d’une défaillance à contrôler rapidement.

Peut-on utiliser une gaine ICTA en extérieur ?

L’ICTA est prévue pour un usage intérieur. En extérieur, elle ne doit être utilisée que protégée contre les UV et les chocs, par exemple noyée dans une dalle béton. Pour une exposition directe, préférez des gaines adaptées comme la TPC ou IRL rigide.

À quelle profondeur enterrer une gaine électrique ?

Selon l’usage, la profondeur varie de 50 cm pour une zone piétonne jusqu’à 85 cm pour une allée carrossable. Cette exigence assure la protection mécanique contre les chocs et l’écrasement.

Doit-on séparer les câbles courant fort et courant faible dans les gaines ?

Oui, la norme impose la séparation des réseaux pour éviter les interférences. Utilisez des gaines distinctes et des couleurs différentes : rouge pour le courant fort et vert pour les télécommunications.
